A、電氣安裝與維修實訓裝置,電氣安裝與維修實驗平臺用途及特點：
電氣安裝與維修實訓裝置是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。

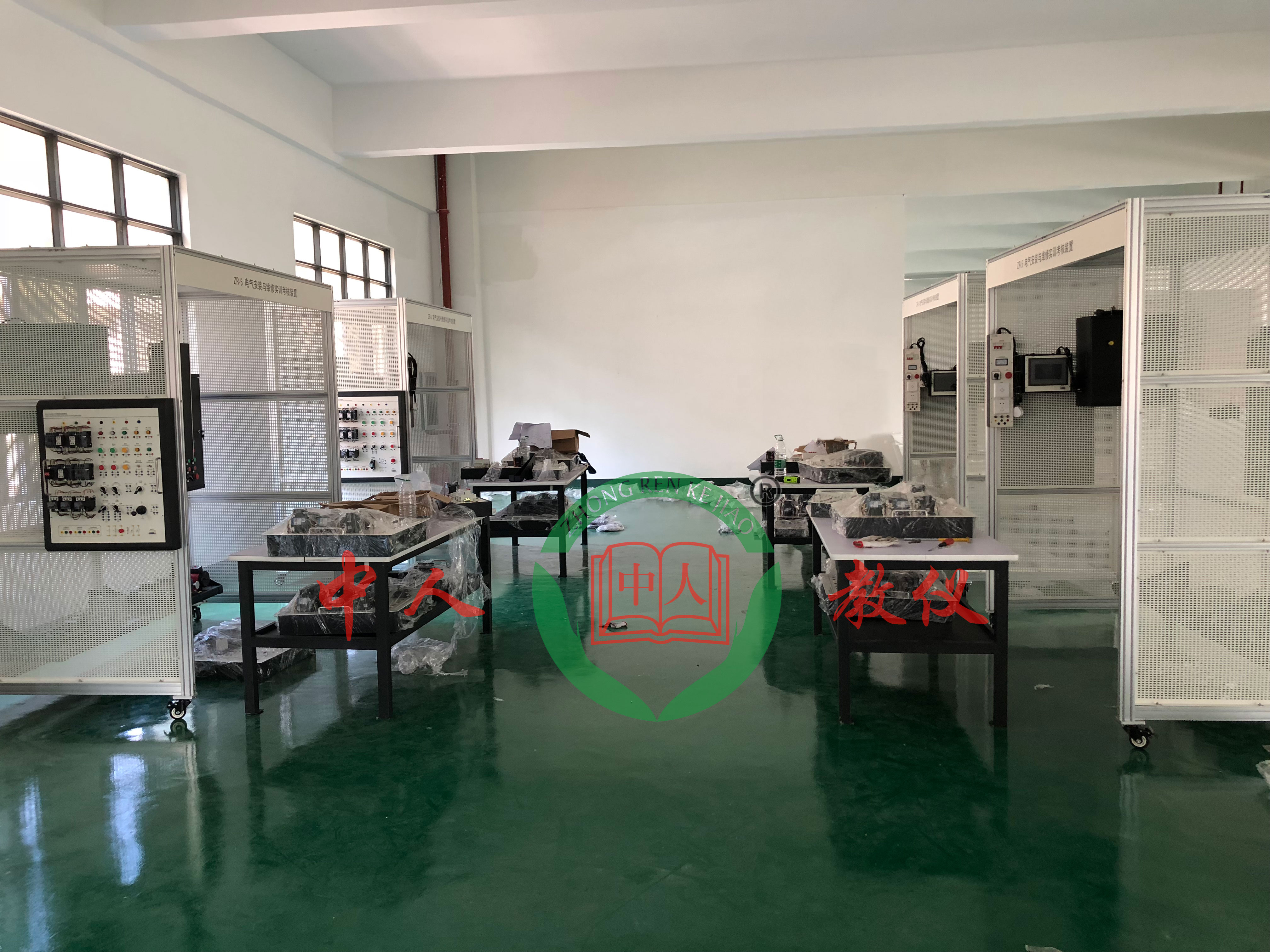

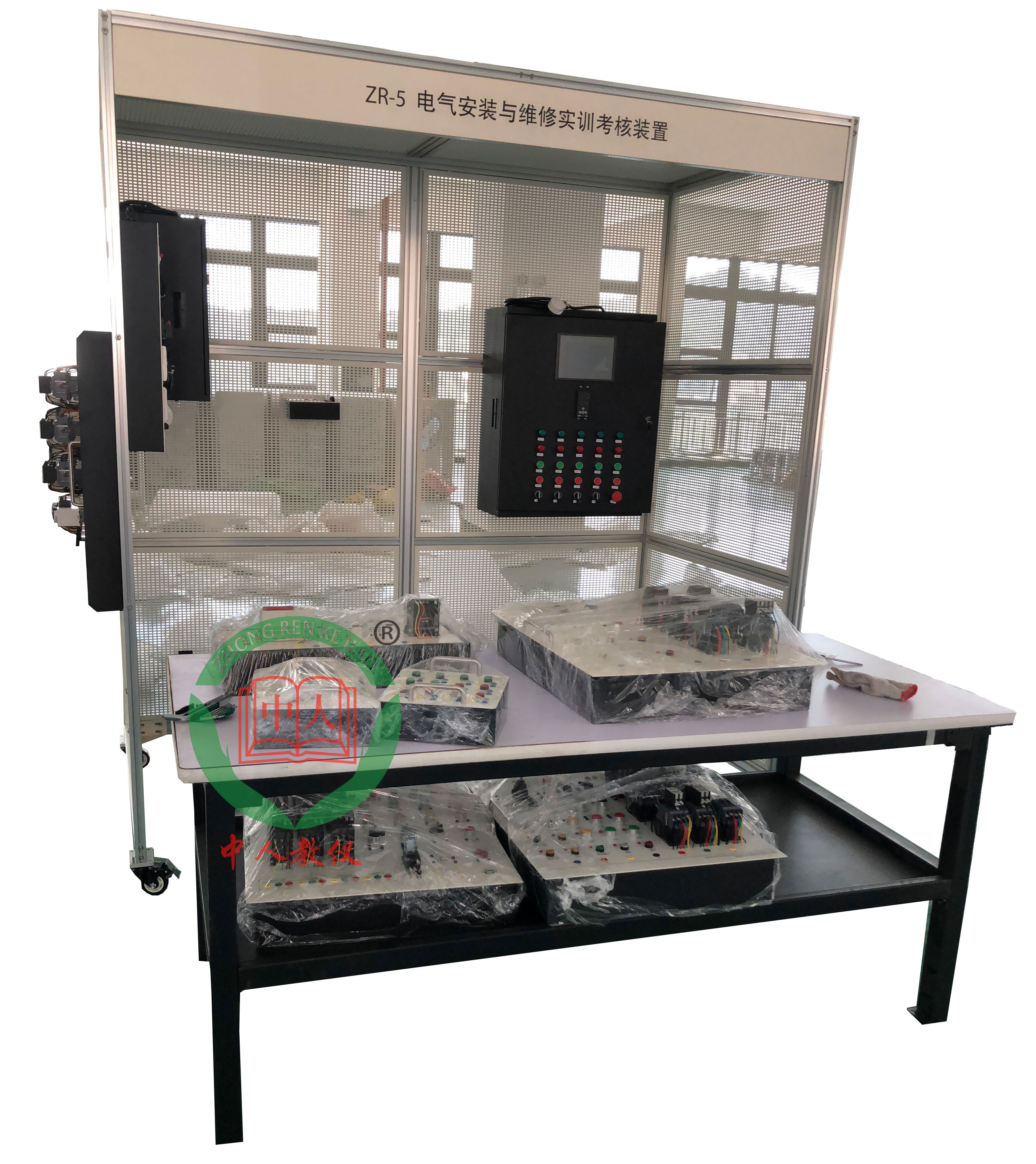

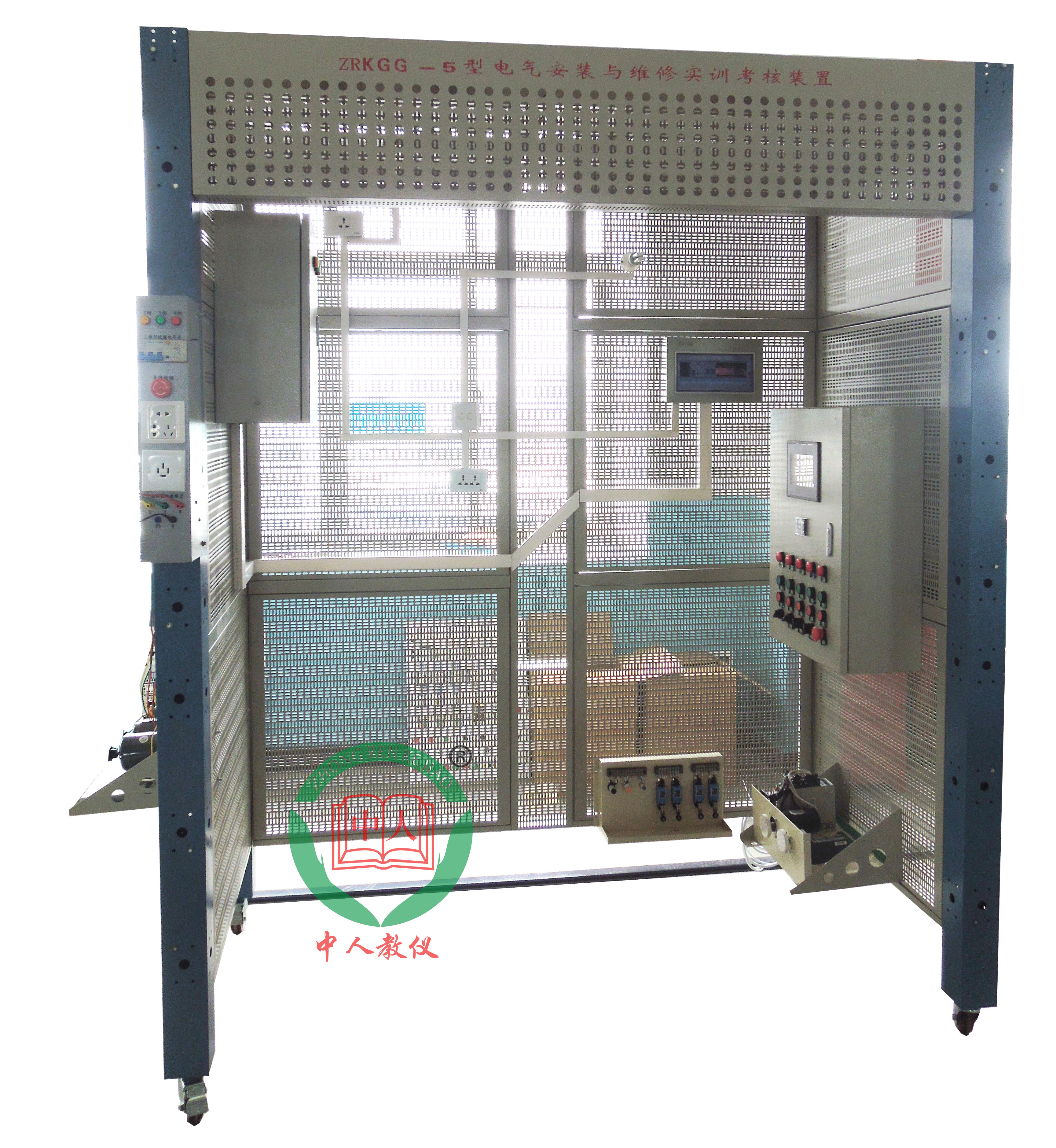

該裝置采用鋼制網孔板和鋁合金框架組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，鋁合金框架是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、控制箱、配電箱等
B、電氣安裝與維修實訓裝置,電氣安裝與維修實驗平臺技術參數
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：鋁合金；
6、最大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
C、實訓項目
1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
5、吸頂燈的安裝
6、節能燈的安裝
7、高壓鈉燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
1）金屬橋架的組合與安裝實訓；
2）塑料線槽的敷設實訓；
3）金屬線管的敷設實訓；
19、電氣控制箱的安裝
電氣安裝與維修實訓裝置,電氣安裝與維修實驗平臺設備結構
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
||
|
1 |
鋁合金框架電氣安裝與維修實訓裝置臺架（2人組標準配置） |
長×寬×高= 2000mm×1210mm×2350mm |
組 |
1 |
|
材料名稱 |
單位/數量 |
|
立柱 |
4根 |
||||||
|
大網孔板 |
10塊 |
||||||
|
小網孔板 |
4塊 |
||||||
|
|
|
||||||
|
單層框架 |
2個 |
||||||
|
長網孔連接板 |
1個 |
||||||
|
短網孔連接板 |
1個 |
||||||
|
后橫梁 |
1根 |
||||||
|
前橫梁 |
1根 |
||||||
|
網孔梁柱 |
3個 |
||||||
|
側梁 |
2根 |
||||||
|
自鎖腳輪￠75 |
4只 |
||||||
|
短安裝螺絲（六角：M6*40mm） |
60只 |
||||||
|
網孔板安裝螺絲（六角：M6*60mm） |
35只 |
||||||
|
長安裝螺絲（六角：M6*150mm） |
65只 |
||||||
|
￠6平墊 |
200只 |
||||||
|
￠6彈墊 |
100只 |
||||||
|
M6螺帽 |
100只 |
||||||
|
2 |
元件存放柜 |
800mm×400mm×1800mm |
個 |
1 |
|
|
|
|
3 |
可移動工具臺 |
1000mm×800mm×800mm |
輛 |
1 |
帶重載自鎖腳輪 |
||
|
4 |
配電箱 |
PZ30-12明裝式 |
只 |
1 |
|
||
|
5 |
漏電型 空氣開關 |
DZ47LE-32/C6 |
只 |
2 |
1P+N（正泰） |
||
|
6 |
空氣開關 |
DZ47-63/C6 |
只 |
2 |
1P |
||
|
7 |
電腦推車 |
專用 |
臺 |
1 |
|
||
|
8 |
絕緣地毯 |
|
㎡ |
6 |
1m×3m兩塊 |
||
