壓樁機實訓臺,壓樁機實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下壓樁機實訓臺,壓樁機實驗裝置。這樣能對用戶選型有非常大的幫助。
液壓式壓樁機由樁架、吊樁起重機、液壓夾樁器、壓樁液壓缸和電氣設備等部分組成。樁架是整機支承部分，裝有主平臺、導向平臺、立柱和下部行走臺車。吊樁起重機裝于立柱頂端，用以吊樁就位。作業時，液壓夾樁器夾緊樁頭,再由一對壓樁液壓缸推壓夾樁器,使樁下沉。一機裝有若干對壓樁液壓缸，可同時壓若干根樁。電氣設備用于驅動主泵運轉、機械行走。適于在回填土、淤泥、粘土等場地壓設型鋼或工字鋼樁，宜于城市施工。
一、壓樁機實訓臺,壓樁機實驗裝置實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓式壓樁機機械演示控制實驗。
3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、壓樁機實訓臺,壓樁機實驗裝置實驗內容
1、液壓壓樁機械演示控制實驗
起吊 夾樁 推壓
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、壓樁機實訓臺,壓樁機實驗裝置性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

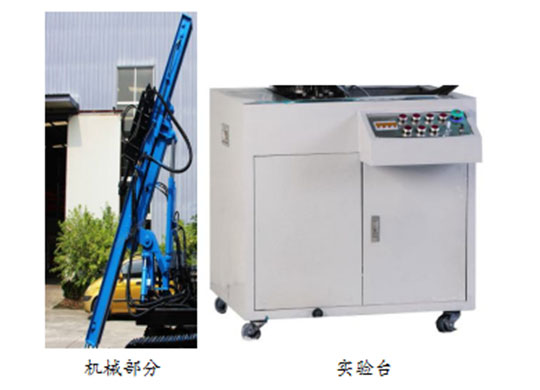

3、壓樁機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、壓樁機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
8、壓樁機實訓臺能夠真實地展現壓樁機的實際工作過程，能夠對壓樁機工作裝置及液壓傳動各元部件進行結構及工作原理觀摩、拆裝和維修實驗，并具有一定的智能故障設置與排除功能。
四、壓樁機實訓臺,壓樁機實驗裝置主要技術參數
① 實驗工作臺
工作臺尺寸：長×寬×高=1550*650*1800mm (其包裝后約300kg)
② 液壓泵站
系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
⑴. 電機—泵裝置（1臺）
變量葉片泵-電機1臺：
變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%；
電機：三相交流電壓，功率2HP 4P，轉速1450r/min；
⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以博世力士樂北京華德元件為主，配置詳見配置清單。
