動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺。這樣能對用戶選型有非常大的幫助。
一．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺產品簡介
本實訓系統以原廠液壓助力轉向總成及運行附件為主體部件，轉向系統可模擬起動運行，真實展示汽車液壓助力轉向結構與原理及工作過程。適用于各類型院校及培訓機構對汽車轉向系統理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺主要用途
1．適用于各類型院校及培訓機構對汽車液壓助力轉向理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車液壓助力轉向模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于汽車職業技能鑒定考核的需要。
5．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺結構組成

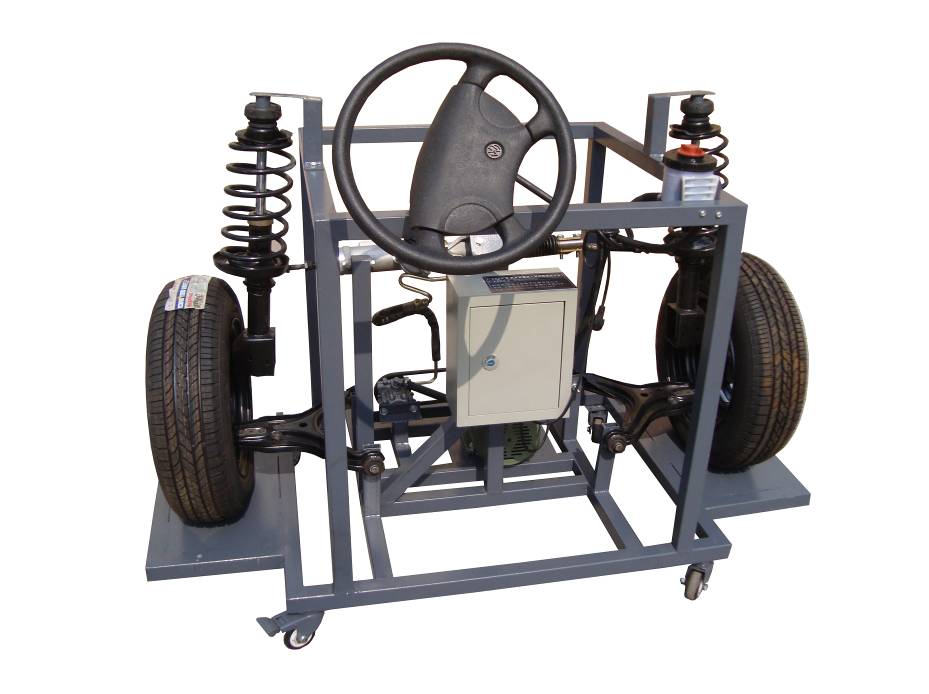

桑塔納2000 原廠液壓助力轉向系統總成、方向機、方向盤及轉向管柱、助力泵、交流電動機、減震器及左右懸架、方向盤、輪胎、可移動臺架、臺架操作說明書、實驗指導書等附件。
四．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺功能特點
1．指針式油壓表顯示轉向油壓值。
2．◎刻度轉向盤顯示轉向角度大小（可選裝）。
3．可進行前輪定位檢測與調整。
4．萬向腳輪臺架，便于移動教學。
5．演示原車轉向系統的工作過程。
6．演示液壓助力式系統的原理、作用、工作過程。
7．前輪定位三要素的調整和作用。
8．演示懸掛系統工作情況。
9．轉向系統拆裝實操。
10．實訓臺加裝220V的電源總開關、電機及其他轉動部位防護罩等安全保護裝置。
11．實訓臺底座部分采用鋼性結構焊接，臺架表面采用汽車烤漆工藝，帶萬向自鎖腳輪裝置。
五．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺外形與顏色
設備外形：1500×650×750mm(長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：60mm×50mm(直徑×寬度)
4.5腳輪支撐：1.0T
七．動力轉向系統實訓臺,汽車動力轉向系統綜合實驗臺技術指標
1.液壓轉向油：依轉向系統型號
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．交流電源：220V
5．交流電機：1. 5KW
