便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺。這樣能對用戶選型有非常大的幫助。

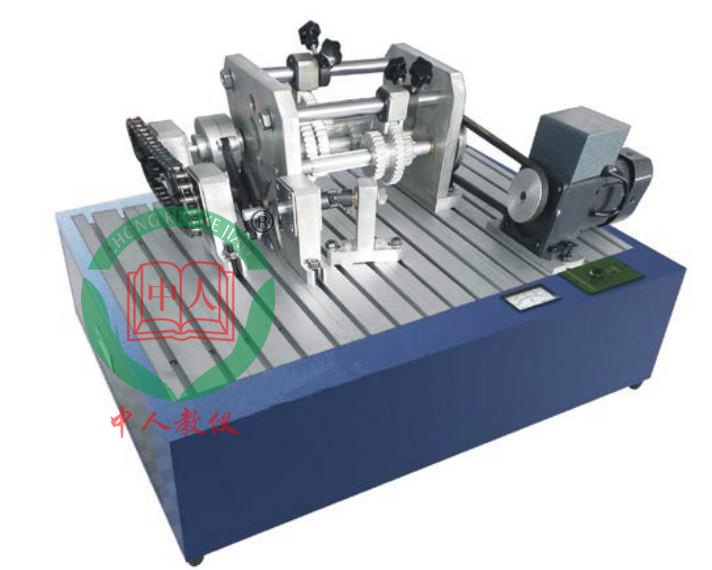

參考圖片
便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺技術參數
1小鏈輪P=12.7mm Z=15 ,材料:45 鋼
2大鏈輪P=12.7 mm Z=20 材料:45鋼
3花鍵軸N=6 d=20 D=23 B=6材料:LY12
4齒輪1 m=2 Z=38材料:ZL102
5齒輪2 m=2 Z=32材料:ZL102
6三聯齒輪1 m=2 Z=30，46，26材料:ZL102
7齒輪3 m=2 Z=22材料:ZL102
8齒輪4 m=2 Z=42材料:ZL102
9錐齒輪 m=3 Z=31材料:ZL102
10三聯齒輪2 m=2 Z=27，37，17材料:ZL102
11 小帶輪0型d=75材料:ZL102
12大帶輪0型 d=60 材料:ZL102
13中介輪 m=2 Z=30，40材料:ZL102
14蝸輪 m=2 Z=46，材料:ZL102
15蝸桿 m=2 Z=1，q=13材料:LY12
16 滾子鏈 08B-1-48材料:45，傳動用
17背面波紋手輪12×100 JB/T7273.8
18 V帶
19電機 90YYJ(T)60，減速比150
20 雙排滾子鏈08B-2-14 滾子鏈聯軸器用
21實驗箱外形尺寸約690×465×165mm
