五層電梯實訓教學模型
欄目分類：PLC實訓設備 發布日期：2021-08-27 瀏覽次數：次

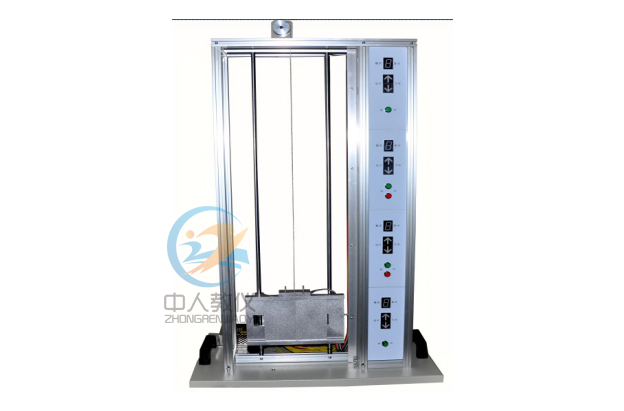

五層電梯實訓教學模型,五層電梯plc控制對象系統樓層數為5層。提供電梯控制的各種功能的檢測信號、執行機構和顯示器件。按照實際電梯結構設計而成，咨詢熱線13122891392
聯系方式見右側懸浮框
【五層電梯實訓教學模型,五層電梯plc控制對象系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【五層電梯實訓教學模型,五層電梯plc控制對象系統】時，都能通過我們來了解相關資訊，而且【五層電梯實訓教學模型,五層電梯plc控制對象系統】在客戶有需求時提供參考意見。
系統功能
plc控制電梯實訓模型將、應用、位置控制、復雜的開關量控制、時序邏輯控制有機結合成一體的教學裝置。適合于樓宇自動化、等專業的相關實驗課程。能滿足各高等院校所開設的《樓宇電梯系統運行管理與維護》、《現代電梯控制技術》等多個專業課程的主要實驗項目，適合學生進行PLC實驗、畢業設計和課程設計。產品說明及系統功能
1. 五層電梯實訓系統是按照實際電梯結構設計而成，具備實際電梯的幾乎 所有的功能；具有實際電梯仿真結構，井道附近安裝各樓層的外部呼叫按鈕和轎箱狀態顯示裝置。每部電梯都有獨立的電氣控制系統和轎廂門安全控制系統。2．模型主體采用高級鋁合金和高檔有機玻璃材料制作，結實美觀，透明性好，便于觀察內部結構及實驗動作。排線由多根組成，隨轎廂上下自由運動，簡潔安全，有條不紊。
3．電梯的模型的樓層數為5層。提供電梯控制的各種功能的檢測信號、執行機構和顯示器件。檢測信號分為外呼信號、平層信號、位置檢測信號、轎廂門開啟及閉合位置信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。每個樓層顯示當前轎廂所處的樓層位置、運行方向、外呼按鈕信號具有記憶功能，與實際電梯相同。
4．轎廂的升降和廂門的開和關可以獨立控制；每個樓梯有樓梯門，其機械結構同實際電梯相同：具有獨特的推拉式關門功能；電梯到某一樓層后，廂門自動實現開門或關門。
5．具備關門防止夾人功能和超重報警功能，防夾開關觸動后，門迅速開啟，與實際相同。
6．電梯的升降、開關門速度可調，運動平穩。
7．具有升降和開關門硬件保護功能，提高了系統的安全性。
8．配有專用的內部信號控制器，接線簡捷，控制方便。
9．該電梯模型的電氣部分由兩個直流電動機、位置顯示裝置、限位開關、等組成。
10．電梯模型由曳引系統、導向系統、門系統、轎廂系統、配重系統、
電力拖動系統、電氣控制系統、安全保護系統等組成：
a)曳引系統由曳引系統直流電機、曳引鋼絲繩、導向輪等組成，是電梯的動力源。
b)導向系統由導軌、導輪和導軌架等組成，使轎廂和配重只能沿著導軌
作穩定升降運動。
c)門系統由轎廂門、開門機、聯動機構等組成。轎廂門設在轎廂入口、
由門扇和門導軌架等組成。
d)轎廂的廂體由廂底、廂壁、廂頂?shù)冉M成轎廂內部的功能安鈕裝在電梯底座的上部。
11．根據用戶要求，可具備PLC通訊實驗功能，實現電梯的聯網控制、實時互動、合理調度等較復雜的功能，與實際大型樓宇電梯無異。
12．有多種自設工作模式，可以快速切換，增強了系統功能；
技術參數：
技術條件：單相三線220V±5％ 50Hz，工作環境：溫度-10℃～+40℃
相對濕度：≤85％(25℃)
尺寸：長寬高：550mm x 350mm x 900mm：
實訓內容
基本實訓：1、電梯開、關門控制實訓
2、電梯轎廂升降點動控制實訓
3、電梯開關門、升降點動控制實訓
4、電梯樓層連續運行顯示實訓
5、呼梯信號記憶與解除控制實訓
6、電梯自動選向控制實訓
應用實訓：
1、全自動運行方式控制實訓
2、檢修運行方式控制實訓
3、直駛運行方式控制實訓
4、消防運行方式控制實訓
5、電梯自動運行方式控制實訓
如對本產品/文章：五層電梯實訓教學模型,五層電梯plc控制對象系統有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文關鍵詞：五層電梯實訓教學模型,五層電梯plc控制對象系統
【五層電梯實訓教學模型,五層電梯plc控制對象系統】是上海中人原創，如果您在了解產品的過程中受到啟發，想要咨詢相關設備的問題，我們將派專員為您解決疑問，或者您在閱讀【五層電梯實訓教學模型,五層電梯plc控制對象系統】中有想不通的問題，也可以咨詢我們，我們將為您提供快速解決【五層電梯實訓教學模型,五層電梯plc控制對象系統】問題的方案
