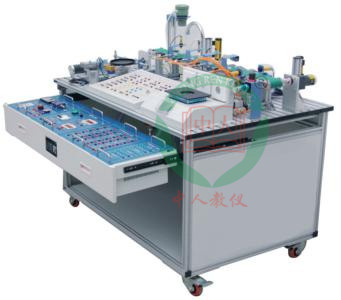

ZRGYZ-GC工業傳感器應用與檢測實訓裝置

一、實訓內容

接近傳感器

項目一  接近傳感器的安裝方式
項目二  接近傳感器的檢測要求
項目三  接近傳感器的檢測設置
項目四  接近傳感器的控制方法
項目五  接近傳感器的分析和診斷
項目六  接近傳感器應用
項目七  接近傳感器選型

位移傳感器實訓

項目一  位移傳感器的安裝方式
項目二  位移傳感器的檢測要求
項目三  位移傳感器的檢測設置
項目四  位移傳感器的控制方法
項目五  位移傳感器的分析和診斷
項目六  位移傳感器應用
項目七  位移傳感器選型

色標傳感器

項目一  色標傳感器的安裝方式
項目二  色標傳感器的檢測要求
項目三  色標傳感器的檢測設置
項目四  色標傳感器的控制方法
項目五  色標傳感器的分析和診斷
項目六  色標傳感器應用
項目七  色標傳感器選型

視覺傳感器

項目一  視覺傳感器的安裝方式
項目二  視覺傳感器的檢測要求
項目三  視覺傳感器的檢測設置
項目四  視覺傳感器的控制方法
項目五  視覺傳感器的分析和診斷
項目六  視覺傳感器應用
項目七  視覺傳感器選型

光電傳感器

項目一  光電傳感器的安裝方式
項目二  光電傳感器的檢測要求
項目三  光電傳感器的檢測設置
項目四  光電傳感器的控制方法
項目五  光電傳感器的分析和診斷
項目六  光電傳感器應用
項目七  光電傳感器選型

液位傳感器

項目一  液位傳感器的安裝方式
項目二  液位傳感器的檢測要求
項目三  液位傳感器的檢測設置
項目四  液位傳感器的控制方法
項目五  液位傳感器的分析和診斷
項目六  液位傳感器應用
項目七  液位傳感器選型

壓力傳感器

項目一  壓力傳感器的安裝方式
項目二  壓力傳感器的檢測要求
項目三  壓力傳感器的檢測設置
項目四  壓力傳感器的控制方法
項目五  壓力傳感器的分析和診斷
項目六  壓力傳感器應用
項目七  壓力傳感器選型

溫度傳感器

項目一  溫度傳感器的安裝方式
項目二  溫度傳感器的檢測要求
項目三  溫度傳感器的檢測設置
項目四  溫度傳感器的控制方法
項目五  溫度傳感器的分析和診斷
項目六  溫度傳感器應用
項目七  溫度傳感器選型

物聯網功能模塊

項目一  嵌入式系統配置實驗
項目二  LED跑馬燈實驗
項目三  數碼管顯示實驗
項目四  LCD12864顯示實驗
項目五  按鍵掃描實驗
項目六  產品唯一身份實驗
項目七  EEPROM讀寫測試實驗
項目八  CAN收發通訊實驗
項目九  板載AD采集實驗
項目十  外部AD采集實驗
項目十一  時鐘讀取和設置實驗
項目十二  火焰?zhèn)鞲衅鳈z測實驗
項目十三  二氧化碳濃度檢測實驗
項目十四  PM2.5顆粒和小顆粒含量檢測實驗
項目十五  土壤溫濕度傳感器檢測實驗
項目十六  基于物聯網的水閥、燃?xì)忾y、電源控制綜合實驗

二、設備構成

1、控制屏：鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
3、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有短路保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。提供2組三插AC200V插座。
4、直流電源、直流電壓/電流表、邏輯電平輸出及指示；直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。直流電壓輸出24V/6A、12V/2A。
5、PLC主機采用CP1H-XA40DT1-D
6、單片機接口模塊：2路電壓輸出:范圍0-10V,誤差±0.2V，2路電流輸出：范圍0-20mA。8路數字量輸入，8路數字量輸出，2路電流測量:0-20mA,誤差<0.5mA；2路電壓測量:0-10V,誤差±0.2V；
7、光纖傳感器實訓模塊面板采用鈑金結構，采用步進電機和同步帶機構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、五套光纖傳感器安裝支架、同步帶、檢測載體、五套光纖傳感器。傳感器安裝于模塊面板上。檢測體為一個可以快速更換成不同性質載體的運行平臺。可以配合傳感器支架選擇傳感器和采用合理的安裝方式對載體進行檢測。
8、光電傳感器實訓模塊面板采用鈑金結構，采用步進電機和同步帶機構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、四套光電傳感器安裝支架、同步帶、多種檢測載體、四套光電傳感器。傳感器安裝于模塊面板上。檢測體為一個可以快速更換成不同性質載體的運行平臺。可以配合傳感器支架選擇傳感器和采用合理的安裝方式對載體進行檢測。
9、接近式傳感器實訓模塊面板采用鈑金結構，步進電機帶轉盤的機械結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、六套接近傳感器安裝支架、轉盤、多種檢測載體、六套接近式傳感器。傳感器安裝于模塊面板上。檢測體是一個可以快速更換成不同性質載體的運行平臺。可以配合傳感器支架選擇傳感器和采用合理的安裝方式對載體進行檢測。
10、色標傳感器實訓模塊面板采用鈑金結構，步進電機帶轉盤的機械結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、步進電機、一套色標傳感器安裝支架、轉盤、多種顏色檢測載體、二套色標傳感器。傳感器支架安裝采用U形槽設計。檢測體為多種顏色面板制成。可以配合傳感器支架選擇傳感器和采用合理的安裝方式對載體進行檢測。
11、位移傳感器實訓模塊面板采用鈑金結構，安裝有多個按鈕指示燈，設備配有通用接口模塊、一套光柵尺、千分尺、千分尺安裝支架、一套位移傳感器、旋轉編碼器。傳感器安裝支架設計緊固，可以通過千分尺高精度的調節檢測載體，保證了位移傳感器在實際使用的檢測精度。
12、視覺傳感器實訓模塊面板采用鈑金結構，視覺傳感器安裝在支架上，設備配有多個不同規格的檢測載體。
13、液體控制模塊作為PLC控制系統的一個物理模型，是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。
14、水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用擴散硅壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的開關和閉環控制，它可作為學校老師和科研技術人員作為研究PLC算法控制的一個實訓平臺。
15、物聯網傳感器實訓模塊各功能模塊可安裝在實訓裝置的網孔板上。功能模塊和接口電路包括：家居燈光照明、PWM燈光亮度調節、三色霓虹彩燈控制、報警蜂鳴控制、數據模擬量采集、聲光控制、船體轉向機控制、繼電接觸控制、液晶顯示控制、土壤濕度測試、智能家居藍牙控制等。，可通過WIFI實現對多個功能模塊的檢測和控制，如對火焰的檢測，對土壤溫濕度檢測并能實現智能澆花，對智能空氣質量檢測，對交流電、水閥和氣閥的實時控制。物聯網智能家居控制系統可用安卓手機 通過藍牙傳輸方式控制模塊的數據采集及動作實施。

三、技術參數

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 外形尺寸：1780mm×730mm×1520mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、配置表

工業傳感器應用與檢測實訓裝置,工業傳感器教學設備配置表

序號	型號參數	數量
1	光電傳感器E3T F-T11	1個
2	電傳感器ESZ- T61	1個
3	電傳感器E3Z- B61	1個
4	光電傳感器E3Z- LS61	1個
5	反光板：E39-R1S	1個
6	步進電機2S42Q-03848	1個
7	步進驅動器2M412	1個
8	按鈕	2個
9	指示燈	2個
10	接近傳感器E2E-X2E1	1個
11	接近傳感器E2EV-X2C1	1個
12	接近傳感器E2EY-X4C1	1個
13	接近傳感器E2K-F10MC1	1個
14	接近傳感器E2B-M12KS02-M1-C1	1個
15	接近傳感器E2B-M30LN30-M1-C11	1個
16	光纖頭E32-T11R	1個
17	光纖頭E32-ZD200	1個
18	光纖頭E32-D15YR	1個
19	光纖頭E32-D331	1個
20	光纖頭E32-T22B	1個
21	光纖放大器E3X-NA11	5個
22	傳感器頭ZX2- LD50，0.5M	1個
23	放大器ZX2- LDA1	1個
24	光柵尺KTR250MM	1個
25	千分尺	2個
26	旋轉編碼器	1個
27	放大器E3X-DAC21-S	1個
28	探頭E32- D11R	1個
29	視覺傳感器FQ_S10010F	1個
30	三層端子排	1個
31	溫度控制器：E5CZ-R2MT	1個
32	熱電偶：E52-CA6F-N2M	1個
33	液位傳感器：EE-SPX613	1個
34	超聲波傳感器：E4C-DS80	1個
35	離心泵：WB50/025	1個
36	空氣、土壤溫濕度傳感器及植物澆灌功能模塊	1塊
37	交流電控制模塊	1個
38	水閥及閥功能模塊	1塊
39	火焰及二氧化碳傳感器功能模塊	1塊
40	PM2.5及空氣質量傳感器功能模塊	1塊
41	物聯網主板	1塊

五、概述

工業傳感器應用與檢測實訓裝置,工業傳感器教學設備是我公司最新研發的產品。是目前市場上就教學型傳感器實驗臺類型而言最先進的一款高新技術型教學設備。通過自主設計的真實的模型配合工業傳感器來進行工業傳感器的教學。通過模型我們可以看到工業傳感器在實際工業中的作用以及用法。并且可以進行分析檢測。是創新型的教學設備。適合學校對傳感器教學這塊的提升教學。除此工業傳感器應用與檢測實訓裝置,工業傳感器教學設備之外，我們還研發了同類型的工業傳感器實驗臺：“工業傳感器檢測創新實驗平臺”
