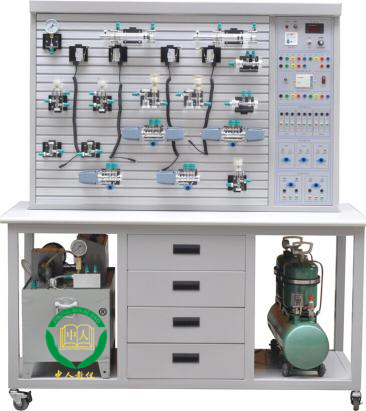

ZRYY-03B透明液壓與氣動實訓臺
一、實驗內容
（一）液壓傳動基本回路1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
（二）氣動基本控制回路實驗
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
二、透明液壓與氣動實訓臺,液壓氣動實驗裝置構成
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/2A
3、三組繼電器控制輸出方式
4、液壓實訓油泵電機功率：400W 調速范圍0－1700r/min
5、實訓工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、空氣壓縮機（基本配置小型機） 電機功率：250W 電源：AC220V
9、公稱容量：18L
10、額定輸出氣壓0.7Mpa
11、透明液壓與氣動實訓臺,液壓氣動實驗裝置外型尺寸：1500mm×650mm×1700mm
三、透明液壓與氣動實訓臺,液壓氣動實驗裝置配置
（1）氣動部分清單
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 實訓臺 | 實訓臺 | 1 |
| 2 | 實訓支架 | 實訓柜 | 1 |
| 桌面 | 1張 | ||
| 3 | 泵站（裝在實訓臺內） | 拖動直流電機 | 1 |
| 專用直流電源及調速控制電路 | 1 | ||
| 高精度數字轉速表 | 1 | ||
| 齒輪油泵 | 1 | ||
| 油箱 | 1 | ||
| 4 | 組合透明元件 | 雙作用油缸（帶行程撞塊） | 2 |
| 彈簧回位油缸 | 1 | ||
| 增壓油缸 | 1 | ||
| 輔助油箱 | 1 | ||
| 單向閥 | 2 | ||
| 液控單向閥 | 2 | ||
| 溢流閥（直動式） | 2 | ||
| 節流閥（直動式） | 1 | ||
| 調速閥 | 2 | ||
| 順序閥 | 2 | ||
| 減壓閥 | 1 | ||
| 二位二通電磁換向閥 | 1 | ||
| 二位四通電磁換向閥 | 2 | ||
| “O”型三位四通電磁換向閥 | 1 | ||
| “H”型三位四通電磁換向閥 | 1 | ||
| “M”型三位四通電磁換向閥 | 1 | ||
| 二位四通行程換向閥 | 1 | ||
| 三位五通手動換向閥 | 1 | ||
| 壓力繼電器 | 1 | ||
| 壓力表 | 3 | ||
| 微動行程開關（常開、常閉） | 2 | ||
| 三通 | 10 | ||
| 5 | 附 件 | 毛巾 | 2條 |
| 油盤 | 1個 | ||
| 透明液壓皮管 φ8 | 20米 | ||
| 專用液壓油 | 10斤 | ||
| 6 | 電器配件 | 電磁閥通用連接線 | 3條 |
| 壓力繼電器插頭線 | 1條 | ||
| 編程電纜（三菱） | 1條 | ||
| 7 | 工具盒 | 螺絲刀（一字、十字） | 各1把 |
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 內六角扳手M5 | 1把 | ||
| 內六角扳手M6 | 1把 | ||
| 內卡簧鉗 | 1把 | ||
| 外卡簧鉗 | 1把 | ||
| 油塞 | 5只 | ||
| 快速油接頭 | 5只 | ||
| 各種密封圈 | 1袋 | ||
| 9 | 資料 | 實訓使用說明書 | 1冊 |
（2）液壓部分清單
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 實訓裝置 | 實訓桌 | 1 |
| 實訓臺 | 1 | ||
| 2 | 氣泵 | 空氣壓縮機WY5.2-雙頭（2臺實驗可同時使用） | 1 |
| 3 |
組合元件 （工業型） |
單作用缸 QGX25ⅹ100（工業型） | 1 |
| 雙作用缸 QGX25ⅹ100（工業型） | 1 | ||
| 旋轉氣缸（透明有機玻璃） | 1 | ||
| 三聯件 AC2000（工業型） | 1 | ||
| 減壓閥（帶壓力表）AR2000（工業型） | 1 | ||
| 手動換向閥 H210—08（工業型） | 1 | ||
| 單電磁換向閥（二位五通）4V210-8（DC24V）（工業型） | 2 | ||
| 雙電磁換向閥（二位五通）4V220-8（DC24V）（工業型） | 1 | ||
| 雙電磁換向閥（三位五通）4V230-8（DC24V）（工業型） | 1 | ||
| 單氣換向閥（二位五通）4A210—08（工業型） | 2 | ||
| 雙氣換向閥（二位五通）4A210—08（工業型） | 2 | ||
| 行程閥（機控）MOV—2（工業型） | 1 | ||
| 行程閥（按鈕）MOV—3A（工業型） | 1 | ||
| 或門型梭閥ST—02（工業型） | 2 | ||
| 快速排氣閥1/4 QE—02（工業型） | 2 | ||
| 單向節流閥RE—02（工業型） | 2 | ||
| 單向節流閥JSC601（工業型） | 1 | ||
| 單向閥1/4（工業型） | 2 | ||
| 順序閥（透明有機玻璃） | 2 | ||
| 氣容 | 1 | ||
| 六通（透明有機玻璃） | 2 | ||
| 4 | 附 件 | 氣管（30米） PU6ⅹ4 | 1盤 |
| 5 | 電器配件 | 行程開關（裝在缸體上） | 2個 |
| 編程電纜（三菱） | 1條 | ||
| 6 | 工具盒 | 內六角扳手 | 2把 |
| 螺絲刀 | 2把 | ||
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 消聲器（�。�1/8 | 2只 | ||
| 消聲器（大）3/8 | 1只 | ||
| 三通（T型三通）Ø 6 | 4只 | ||
| 三通（Y型減徑三通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺紋二通）601 | 2只 | ||
| L型（螺紋二通）602 | 2只 | ||
| 氣孔塞頭Ø 6 | 5只 | ||
| 生料帶 | 1個 | ||
| 保險絲3A | 2只 | ||
| 7 | 資料 | 使用說明書 | 1冊 |
| 光盤（PLC編程軟件，PLC程序） |
1碟 |
透明液壓與氣動實訓臺,液壓氣動實驗裝置采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以繼電器控制的理想的綜合性實驗設備。實驗可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。
